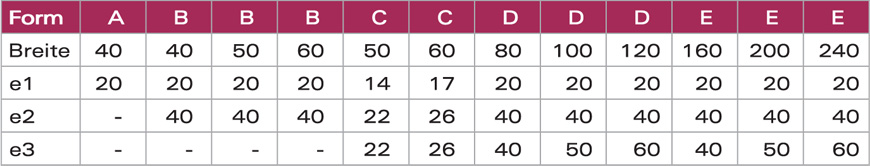

Bohrbilder für Verbindungen zwischen Dehnungsbändern und Stromschienen (Vgl. DIN 46 206 bzw. 43 673).
- Alle Bohrungen D=14mm.
Die Bohrungen in den Dehnungsbändern sind für Längs-, Winkel- oder T-Verbindungen geeignet; auf Wunsch mit Schlitzen bei entsprechender Dicke.

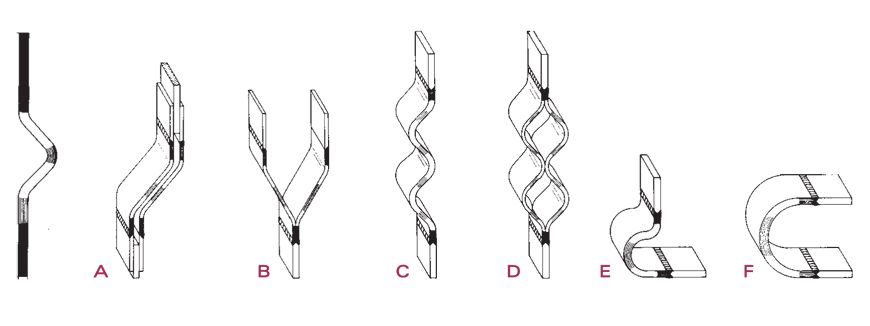

Dehnungsbänder werden als Bindeglied zwischen Schaltern, Transformatoren, Hochstromkomponenten und deren starren Verschienungen eingesetzt.
Im Gegensatz zu einem starren Anschluss kompensieren sie bei Schaltstößen, Schwingungen oder bei Ausdehnung durch Stromwärme die auftretenden mechanischen Veränderungen. Für jeden Einsatzfall stehen verschiedene Fertigungstechnologien zur Verfügung.
Bitte beachten Sie hierzu unsere Empfehlungen zur Typenauswahl:
Pressgeschweißte Kupfer-Dehnungsbänder
Hohe Elastizität, gute Leitfähigkeit, Dicke frei wählbar, DIN-Form.
Pressgenietete Kupfer-Dehnungsbänder
Bei extrem hohen Bewegungsfrequenzen.
Schutzgasgeschweißte Kupfer-Dehnungsbänder
Gute Leitfähigkeit, Anschlussenden in beliebiger Form.
Schutzgasgeschweißte Aluminium-Dehnungsbänder
Bei Aluminiumverschienungen.
Hochflexible Kupfer-Dehnungsbänder
Hohe Beweglichkeit, besondere Anwendungen.
Zur Oberflächenvergütung der Kontaktstellen empfehlen wir bei:
Leitermaterial Kupfer
Verzinnung oder Versilberung.
Leitermaterial Aluminium
Vernickelung oder Versilberung.
